球罐的構造

1、球罐的構造：球罐由本體、支柱（承）及附件組成。

（1）球罐本體

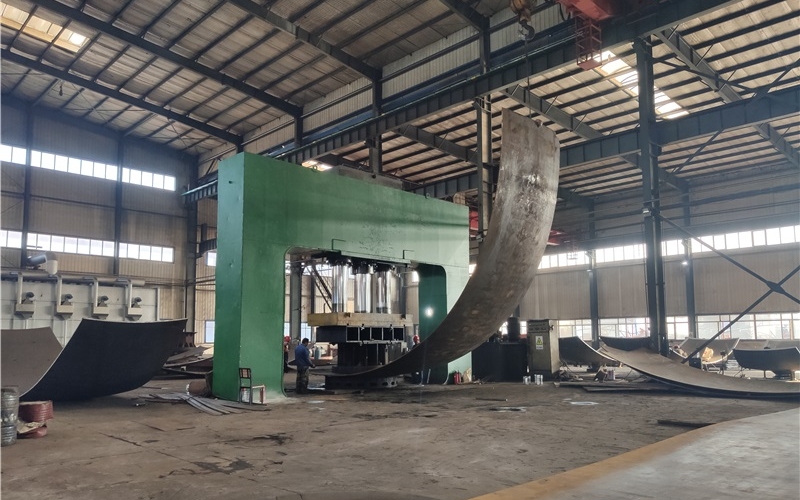

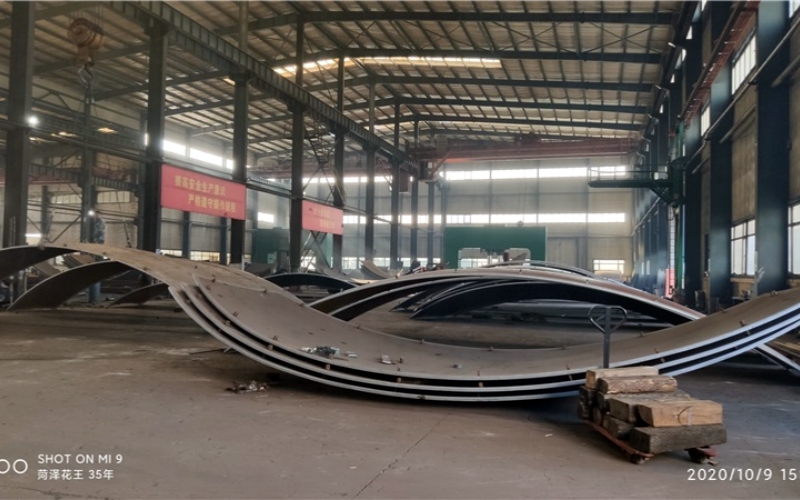

球罐本體是球罐結構的主體，它是球罐儲存物料承受物料工作壓力和液體靜壓力的構件。由于球殼體直徑大小不同，球殼板的數量也不一樣，球殼有環帶式（橘瓣式）、足球瓣式、混合式結構三種形式。

（2）球罐支柱（承）

球罐支柱（承）是用于支承球罐本體重量和儲存物料重量的結構部件，有柱式、裙式半埋入式及高架式支座多種。

1）柱式支座。赤道正切柱式支座是使用最多的一種形式，另外，還有V型支承或三柱合一型支承。

2）裙式支座。這種結構的特點是支座較低，由鋼板制成，其優點是穩定性好，節省鋼材。

3）半埋入支座。這種結構是半球體支承于鋼筋混凝土基礎上。

（3）球罐的附件

1）梯子平臺。一般球罐設置頂部平臺和中間平臺，頂部平臺是工藝操作平臺。

2）人孔和接管。人孔是為了操作人員進出球罐進行檢驗和維修而設置的，同時也用于現場組裝焊接球罐時進行焊后整體熱處理、進風、燃燒口和煙氣排出等。

3）水噴淋裝置。球罐上裝設水噴淋裝置是為了貯存的液化石油氣、可燃?xì)怏w和毒性氣體的隔熱需要，同時也可起消防保護作用。

4）隔熱和保冷設施。隔熱和保冷一般是為了保證貯存介質的一定溫度。儲存液化石油

氣、可燃性氣體和液化氣及有毒氣體的球罐和支柱，應該設置隔熱設施。球罐儲存低溫物料

（如乙烯、液氨等）時應設保冷裝置。

5）液面計。為了觀測球罐內液位情況，一般在儲存液體和液化氣體的球罐中裝置液面

計。

6）壓力表。為了測量球罐內的壓力而設置壓力表。考慮到壓力表由于某種原因而發生故障或由于儀表檢查而取出等情況，應在球殼的上部和下部各設一塊壓力表。
